Типы креплений стеклоочистителей
обновлено 15.08.2022Для крепления щеток стеклоочистителя применяются различные типы креплений. Обычно это связано с желанием производителей иметь дополнительный заработок на запчастях, хотя некоторые варианты крепления значительно меньше других, что улучшает аэродинамическое характеристики щеток и улучшает внешний вид. До 1999 года большинство автопроизводителей выпускали автомобили со стандартными креплениями дворников - "крючком". Этот тип крепления и в настоящее время один из самых распространенных. В 1999 Ford оснастил новым "нестандартным" креплением свой Taurus, а потом большинство автопроизводителей стали оснащать свои автомобили различными "хитрыми" креплениями. До недавнего времени азиатские производители воздерживались от таких шагов, хотя есть и исключения - например Nissan Quashqai, Honda Civic и Mazda 3, Lexus NX.
Производители бескаркасных щеток стеклоочистителя пошли разными путями:
Производство комплектов щеток со специфическими креплениями для конкретных моделей автомобилей. Такие комплекты имеют максимальное соответствие оригинальным щеткам, устанавливаемым на конвейере. Плюсами такого подхода является компактность крепления и возможность учитывать кривизну лобовых стекол конкретных моделей автомобилей. К минусам можно отнести очень большой ассортимент щеток, что усложняет подбор и увеличивает стоимость "дворников".
Производство щеток с универсальными адаптерами. Плюсами такого пути развития можно назвать большую универсальность щеток и простоту подбора к автомобилю. Минусы - худшая аэродинамика, по сравнению со специализированными креплениями и сложность установки.
Крепление щеток стеклоочистителя -"Крючок" или "Hook" или "J-hook"
Это самое старое и универсальное крепление. Обычно его обозначают буквой "U". Размеры "крючка" могут различаться, самые распространенные - 9х3 и 9х4. Хотя бывают и другие: например у некоторых моделей Audi встречаются очень маленькие крючки, а у американской Subaru Tribeca B9 на водительской щетке крючок "грузового" класса 12х4. На Honda Civic 4D/5D первых годов выпуска крючок дополнен специальным профилем на поводке, элемент крепления дополнительно закрывается декоративным колпачком.
Купить щетки стеклоочистителя с креплением крючок 9x3 и крючок 9х4.
Подробнее о креплении "Крючок" и видео-инструкции по установке.
Как снять дворники с креплением "крючок"
![Крепление стеклоочитителей типа "крючок" - крючок](/upload/medialibrary/eee/hook demontage.jpg)

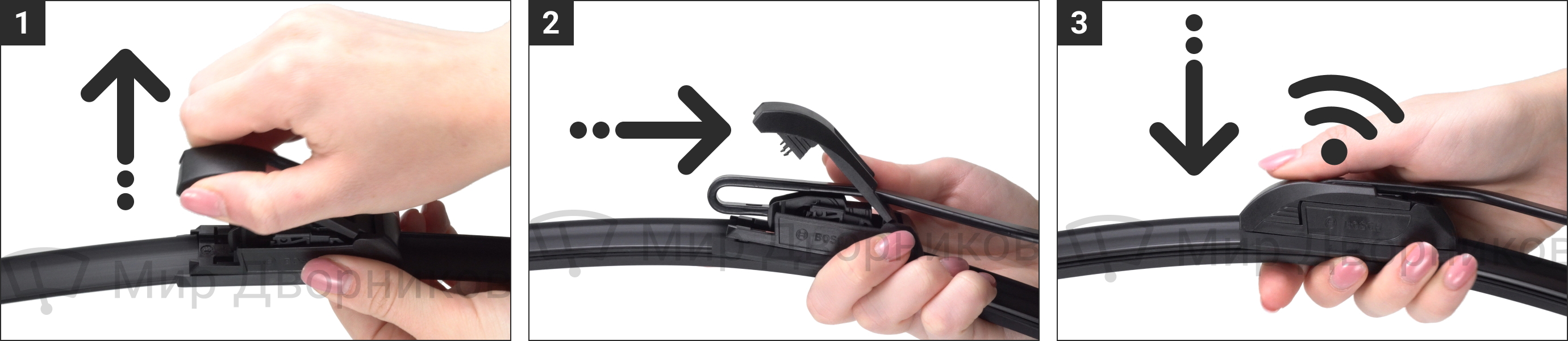

Замена дворников с креплением "крючок"
![Крепление типа "крючок" - установка крючок](/upload/medialibrary/346/hook montage.jpg)
Крепление "Боковой штырь" или "Side pin" 22mm
Так же встречаются названия "Pin in Arm". Это крепление встречается на автомобилях с 2005 года выпуска: BMW 3, Volvo S40, VW Jetta и Passat, а так же на некоторых моделях Mercedes-Benz и Peugeot. Данное крепление предназначено для адаптеров шириной 22мм, в 2009 году появилась более узкая версия - Side pin" 17mm.
Купить щетки стеклоочистителя с креплением Side pin (боковой штырь) 22мм.
Подробнее о креплении "Side pin 22mm" и видео-инструкции по установке.
![крепление стеклоочитителя sidepin крепление дворников sidepin - боковой штырь](/upload/medialibrary/9d8/side pin.jpg)
Как снять щетки стеклоочистителя с креплением Side-pin 22мм
![крепление стеклоочитителя sidepin - демонтаж крепление щетки стеклоочитителя sidepin - демонтаж](/upload/medialibrary/0c6/side pin demontage.jpg)
Поменять дворники с креплением "боковой штырь" 22мм
![монтаж дворников с креплением sidepin монтаж дворников с креплением боковой штырь](/upload/medialibrary/63b/side pin montage.jpg)
Крепление "Боковой штырь" или "Side pin" 17mm
Данное крепление - более узкая версия крепления "Side pin 22mm", имеющая ширину 17мм. Крепление использовано в первый раз в 2009 на автомобилях BMW.
Купить щетки стеклоочистителя с креплением Side pin (боковой штырь) 17мм. Монтаж щеток с узким креплением не отличается от широкого крепления.
Подробнее о креплении "Side pin 17mm" и видео-инструкции по установке.

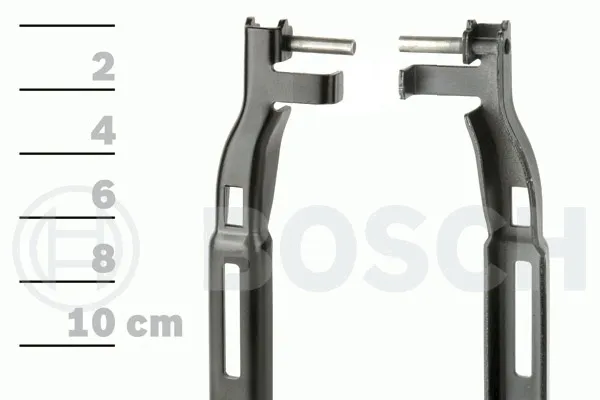

![узкий Side Pin 17mm узкий Side Pin 17mm](/upload/medialibrary/900/side%20pin%20narrow.png)
Как поменять щетки стеклоочистителя с креплением Side-pin 17мм
![крепление стеклоочитителя sidepin - демонтаж крепление щетки стеклоочитителя sidepin - демонтаж](/upload/medialibrary/0c6/side pin demontage.jpg)
Замена дворников с креплением "боковой штырь" 17мм
![монтаж дворников с креплением sidepin монтаж дворников с креплением боковой штырь](/upload/medialibrary/63b/side pin montage.jpg)
Крепление "Push button" или "Кнопка" 19мм
Данное крепление имеет очень большое распространение и используется в автомобилях Volvo, Renault, Ford, Citroen, VW. Существует более новая версия крепления шириной 16мм (см. ниже).
Купить щетки стеклоочистителя с креплением Push button (кнопка).
Подробнее о креплении "Push button 19мм" и видео-инструкции по установке.
Как снять щетки стеклоочистителя с креплением "Push-button 19mm"
![крепление двоника push button - демонтаж стеклоочититель push button - демонтаж](/upload/medialibrary/f78/push button demontage.jpg)
Замена дворников с креплением "Push-button"
![push-button установка дворников установка щеток для авто - pushbutton](/upload/medialibrary/ed9/push button montage.jpg)

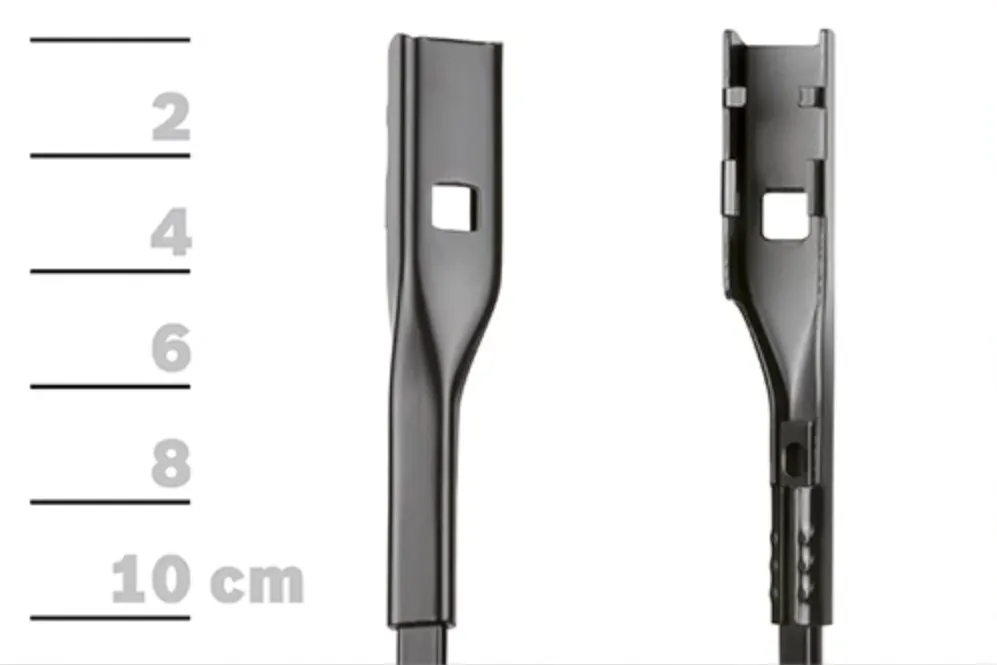

Крепление "Narrow push button" или "Узкая кнопка" 16мм
Это новая версия крепления "Push button 19мм", имеющая внутреннюю ширину 16мм. Крепление первый раз появилось на рынке на автомобилях концерна VAG в 2010 году на замену более массивному варианту.
Купить щетки стеклоочистителя с креплением Push button (кнопка).
Подробнее о креплении "Push button 19мм" и видео-инструкции по установке.
Крепление "Narrow push 12mm" или "Узкая кнопка" 12мм
Это новое крепление для автомобилей AUDI с системой стеклоомываетеля, интегрированной в поводки
Купить щетки стеклоочистителя с креплением Push button (кнопка).
Подробнее о креплении "Push button 12мм" и видео-инструкции по установке.

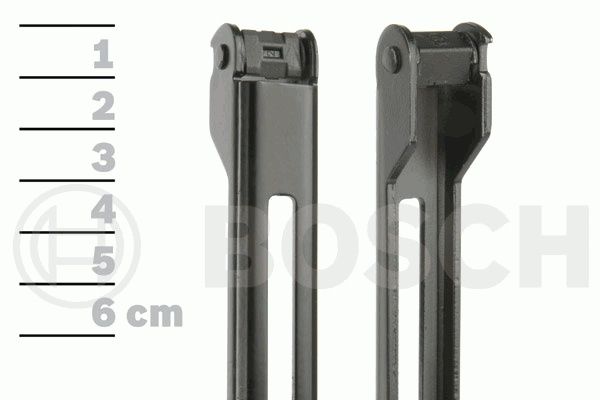

Крепление "Pin lock"
Крепление "Pin lock" используется в автомобилях Audi, Mercedes-Benz и Seat.
Купить щетки стеклоочистителя с креплением Pin lock.
Подробнее о креплении "Pin lock" и видео-инструкции по установке.
Как снять автодворник с креплением Pin lock
![демонтаж автодворника pinlock дворник для авто pinlock - демонтаж](/upload/medialibrary/dd6/pin lock demontage.jpg)
Монтаж щеток стеклоочистителя с креплением Pin lock
![установка стеклоочитителя с креплением pin-lock установка стеклоочитителя с креплением pin-lock](/upload/medialibrary/c4c/pin lock montage.jpg)
Крепление "Side mounting" или "Боковое крепление"
Данный тип крепления не очень распространен и используется в ряде автомобилей Renault. Ранее это крепление так же использовалось в автомобилях американского производства.
Купить стеклоочистители с креплением Side mounting (боковое крепление).
Подробнее о креплении "Side mounting" и видео-инструкции по установке.
Замена щетки стеклоочистителя с боковым креплением
![Side mounting - демонтаж щетки стеклоочитителя Side mounting - демонтаж дворника](/upload/medialibrary/532/side mounting demontage.jpg)
Установка автомобильного дворника Side mounting
![монтаж стеклоочитителя монтаж дворников](/upload/medialibrary/732/side mounting montage.jpg)
Крепление "Боковой зажим" или "Pinch tab"
Данный тип крепления очень распространен среди европейских производителей и используется в современных автомобилях Audi, Fiat, Saab, а так же в некоторых моделях Mercedes-Benz и Opel.
Купить щетки стеклоочистителя с креплением Pinch tab (боковой зажим, "усики").
Подробнее о креплении "Pinch tab" и видео-инструкции по установке.
Как поменять дворники с креплением "боковой зажим"
![установка бескаркасной щетки pinch tab установка бескаркасной щетки pinch tab](/upload/medialibrary/579/pinch tab demontage.jpg)
Крепление "Верхний замок" или "Top lock"
Данный тип крепления не очень распространен и используется в ряде автомобилей BMW 5 и 6 серии. Крепление очень похоже на Pinch Tab, но имеет другой принцип установки. Обычно эти оба крепления устанавливаются на один адаптер.
Купить щетки стеклоочистителя с креплением Top lock.
Подробнее о креплении "Top lock" и видео-инструкции по установке.
Снятие бескаркасной щетки дворника с креплением top-lock
![снятие бескаркасной щетки стеклоочистителя с креплением top-lock снятие бескаркасной щетки стеклоочистителя с креплением top-lock](/upload/medialibrary/b2c/top lock demontage.jpg)
Установка бескаркасной щетки дворника с креплением top-lock
![установка бескаркасной щетки - toplock установка бескаркасной щетки - toplock](/upload/medialibrary/195/top lock montage.jpg)
Крепление "Штыковой замок" или "Bayonet arm"
Крепление "штыковой замок" используется, в основном, в автомобилях Renault после 2004 года выпуска и Saab. Бывают модификации данного крепления с двумя отверстиями для крепления винтами, они используются для грузового транспорта.
Купить щетки стеклоочистителя Bayonet arm ("штырь").
Подробнее о креплении "Bayonet arm" и видео-инструкции по установке.
Замена щетки с креплением Bayonet
![снять щетку стеклоочистителя bayonet снять щетку стеклоочистителя bayonet](/upload/medialibrary/95b/bayonet arm demontage.jpg)
Установка бескаркасной щетки стеклоочистителя Bayonet
![Монтаж бескаркасного дворника bayonet Монтаж бескаркасного стеклоочитителя bayonet](/upload/medialibrary/4db/bayonet arm montage.jpg)

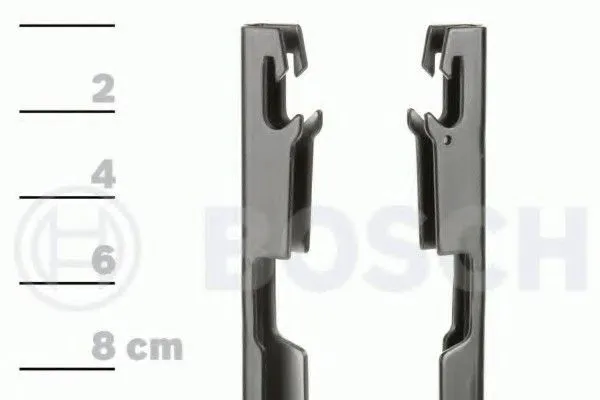

Крепление "Клешня" или "Claw"
Данный тип крепления не очень распространен и используется в автомобилях Audi A6.
Купить щетки с креплением Claw (клешня).
Подробнее о креплении "Claw" и видео-инструкции по установке.

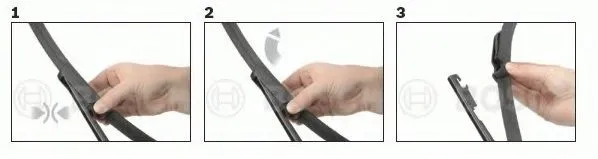

Снятие бескаркасной щетки дворника с креплением claw
![Снятие щетки стеклоочистителя с креплением Claw claw_demontage.jpg](/upload/medialibrary/5dc/claw_demontage.jpg)

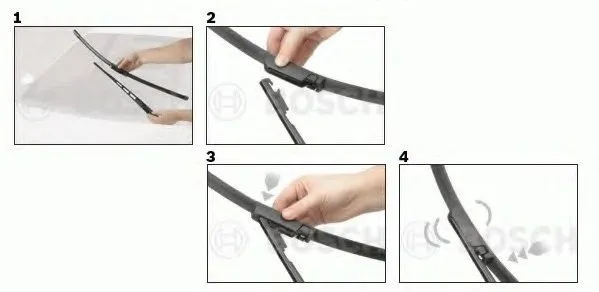

Установка бескаркасной щетки дворника с креплением claw
![инструкция по установку дворника с креплением claw (клешня) claw_montage.jpg](/upload/medialibrary/929/claw_montage.jpg)

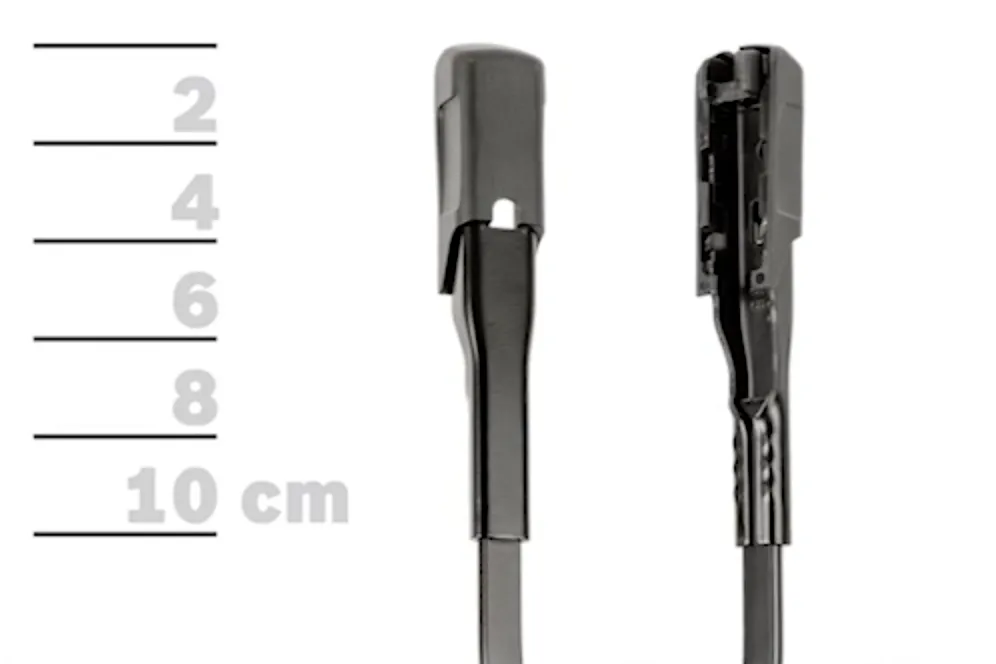

Крепление "MBTL1.1"
Этот тип крепления был представлен в 2013 году. Называется в соответствии с маркировкой Bosch - MBTL1.1 или GWB045, используется в новых моделях Mercedes-Benz.
Купить щетки с креплением MBTL1.1.
Подробнее о креплении "MBTL1.1" и видео-инструкции по установке.

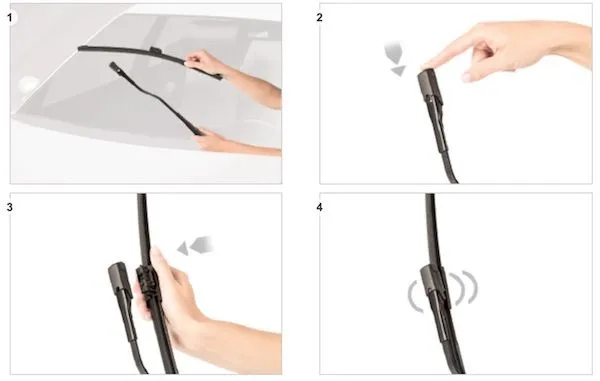

Установка бескаркасной щетки дворника с креплением MBTL1.1
![MBTL1.1 монтаж MBTL1.1 монтаж](/upload/medialibrary/293/D-montage.jpg)

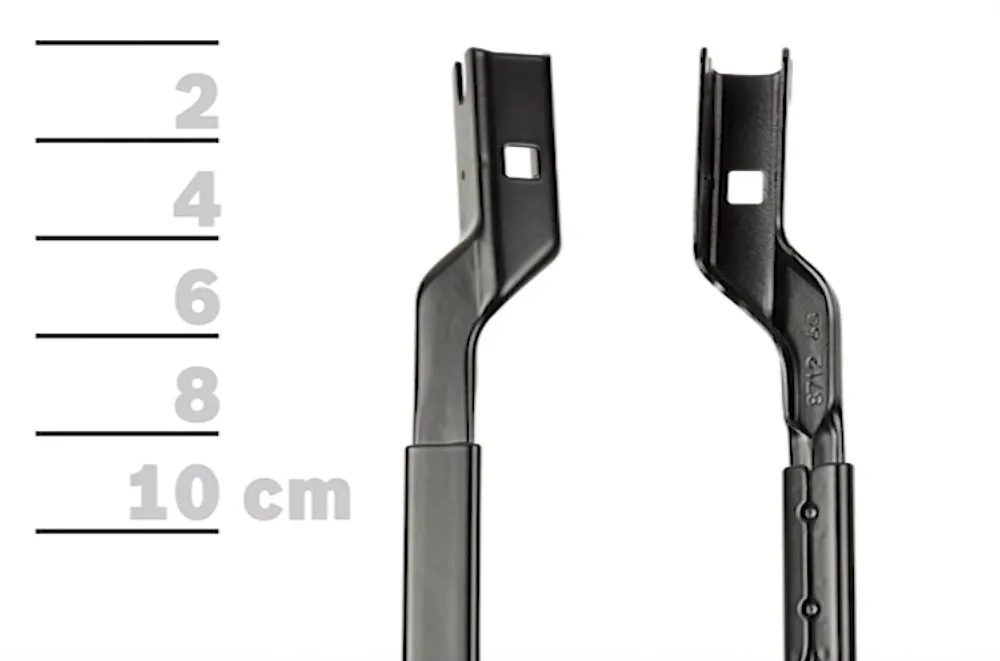

Крепление "DNTL1.1"
Этот тип крепления был представлен в 2013 году. Называется в соответствии с маркировкой Bosch - DNTL1.1 или GWB044. Первый автомобиль с таким креплением - Lexus NX.
Купить щетки с креплением DNTL1.1.
Подробнее о креплении "DNTL1.1" и видео-инструкции по установке.

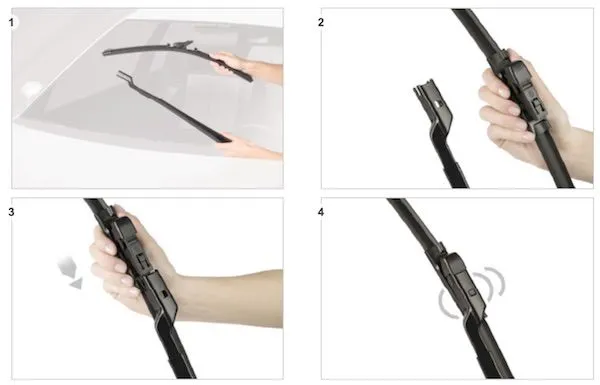

Установка бескаркасной щетки дворника с креплением DNTL1.1
![GWB044 DNTL1.1 крепление GWB044 DNTL1.1 крепление](/upload/medialibrary/41a/X-montage.jpg)

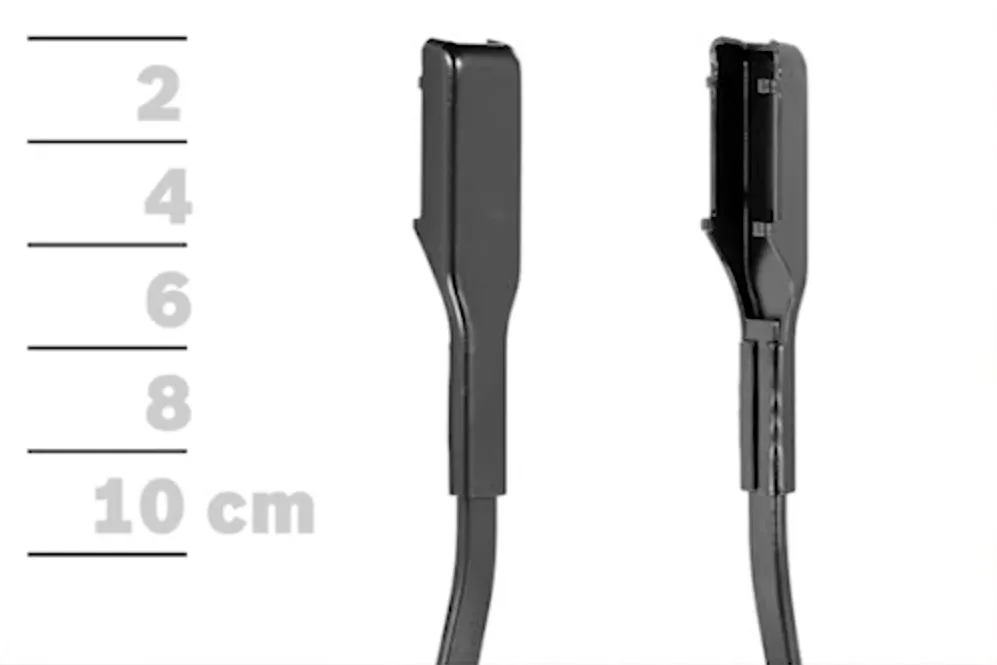

Крепление "VATL5.1"
Этот тип крепления был представлен в 2016 году. Называется в соответствии с маркировкой Bosch - VATL5.1 или GWB046 Первые автомобили с таким креплением - Dacia/Renault Duster и Kaptur.
Купить щетки с креплением VATL5.1.
Подробнее о креплении "VATL5.1" и видео-инструкции по установке.

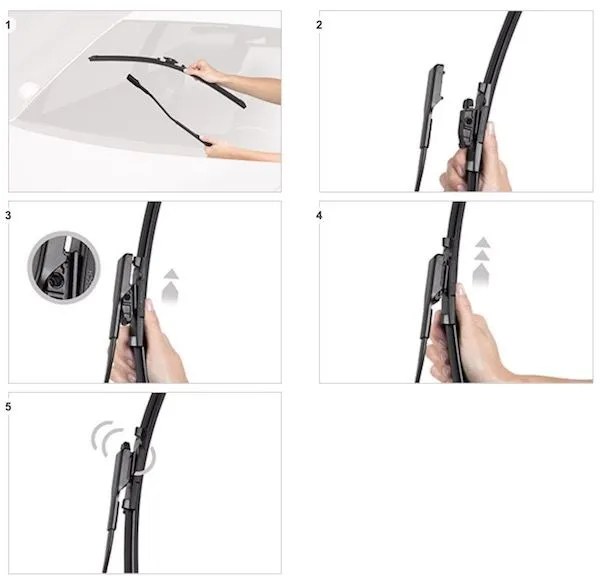

Установка бескаркасной щетки дворника с креплением VATL5.1
![VATL5.1 GWB046 монтаж VATL5.1 GWB046 монтаж](/upload/medialibrary/6af/E-montage.jpg)
Крепление "DYTL1.1"
Этот тип крепления был представлен в 2012 году. Первый автомобиль с креплением DYTL1.1 - FORD Ecosport 2013 модельного года.
Купить щетки с креплением DYTL1.1.
Подробнее о креплении "DYTL1.1" и видео-инструкции по установке.

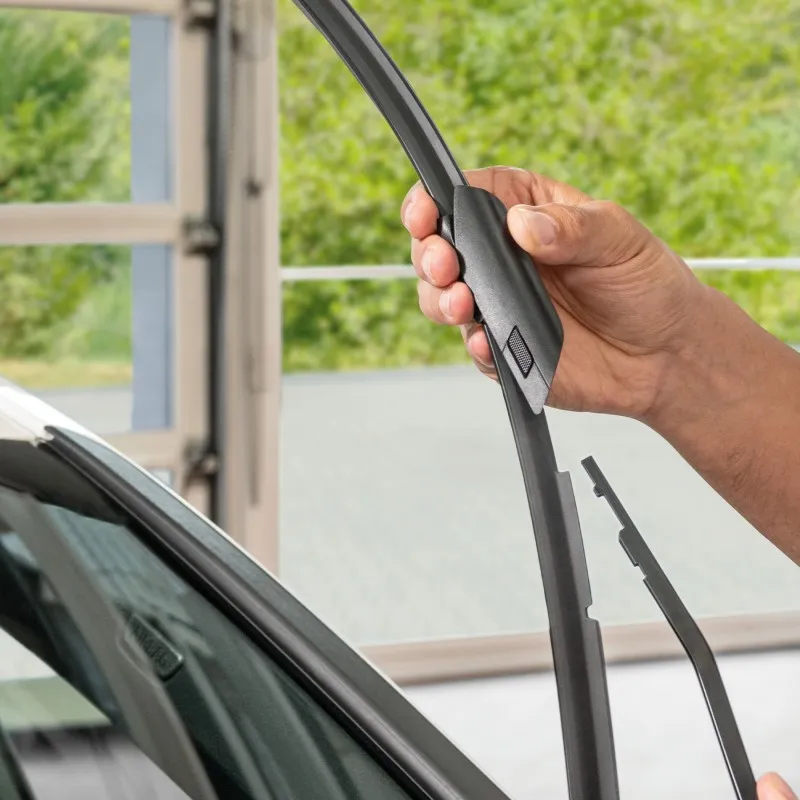

Крепление "AeroClip"
Этот тип крепления был представлен в 2021 году. Первый автомобиль с креплением AeroClip - BMW 1/2 (F40/F44). Также используется в автомобbлях Audi A3, Haval
Купить щетки с креплением AeroClip
Подробнее о креплении "AeroClip" и видео-инструкции по установке.

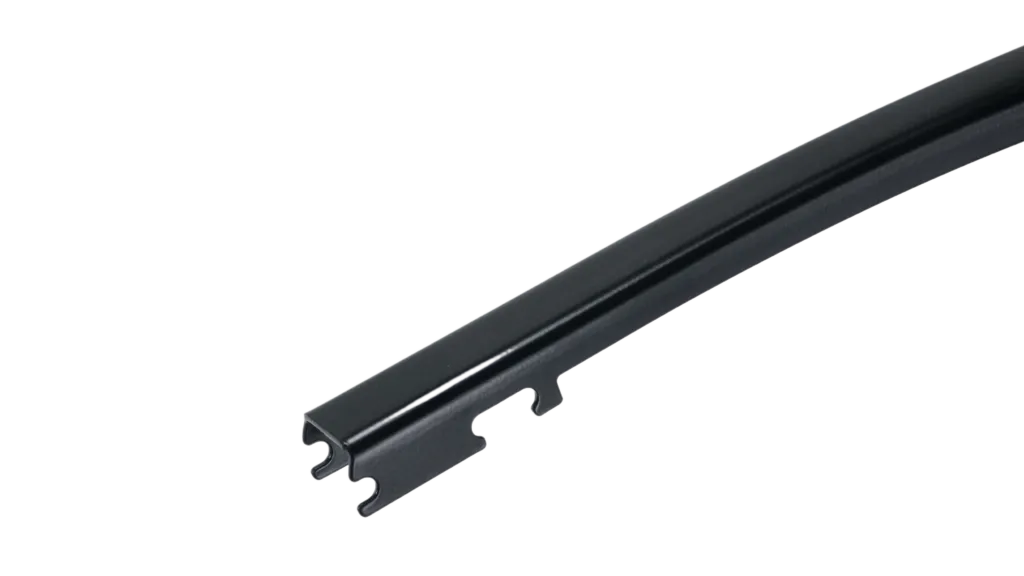

Крепление "MG" (GWB071)
Крепление щеток стеклоочистителя MG (GWB071) появилось впервые в автомобилях Geely Tugella 2018 и Geely Atlas Pro 2021
Купить щетки с креплением "MG" (GWB071)
Подробнее о креплении "MG" (GWB071) и видео-инструкции по установке.
