Механизм стеклоочистителя
обновлено 16.07.2020
После изобретения "дворников" в 1903 году, различными производителями было опробовано много разных конструкций механизма стеклоочистителя. Часть из них не прошла "естественный отбор". В современных автомобилях возможны различные варианты установки щеток стеклоочистителя, но в большинстве случаев применяется схема «тандем», как золотая середина между стоимостью (сложностью) конструкции и эффективностью.

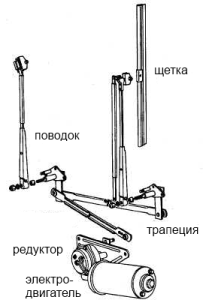

В конструкции стеклоочистителей используются две основные технологии:
- Сочетание электродвигателя и редуктора с червячным механизмом обеспечивает движение стеклоочистителей с большим усилием;
- Трапеция с системой рычагов преобразует вращательное движение в возвратно-поступательное.
Требуется большое усилие для быстрого движения щеток стеклоочистителя. Для создания такого усилия используется электродвигатель, подключенный к редуктору с червячным приводом. Этот механизм уменьшает частоту вращения двигателя в 50 раз и увеличивает прилагаемое усилие.
Короткий рычаг крепится на выходном валу редуктора и, вращаясь, передает через другой рычаг, возвратно-поступательное усилие на трапецию стеклоочистителя.Трапеция служит для обеспечения синхронного движения обеих щеток стеклоочистителя.
Прерывистый режим работы обеспечивает реле стеклоочистителя, которое управляет работой электродвигателя. Управляется реле с подрулевым переключателем или бортовым компьютером. В том случае, если на автомобиле установлен датчик дождя, возможно целиком автоматическое управление стеклоочистителями.
При любом варианте конструкции неизменным остается только наличие сменной щетки стеклоочистителя. Щётка крепится к рычагу (поводку) при помощи адаптера (защёлки). Адаптер может являться неразъёмной частью каркаса либо отдельно входить в комплект щёток. Подробнее о различных типах адаптеров Вы можете прочитать в статье Виды креплений щеток стеклоочистителя
Возможные схемы механизма стеклоочистителя:
"Тандем" |
Одна щетка |
Одна управляемая щетка |
Распашная система: Peugeot 308, Honda Civic |
Тягачи MAN |
Автобусы Mercedes-Benz |
Устаревшая конструкция
|
Армейские внедорожники США |
